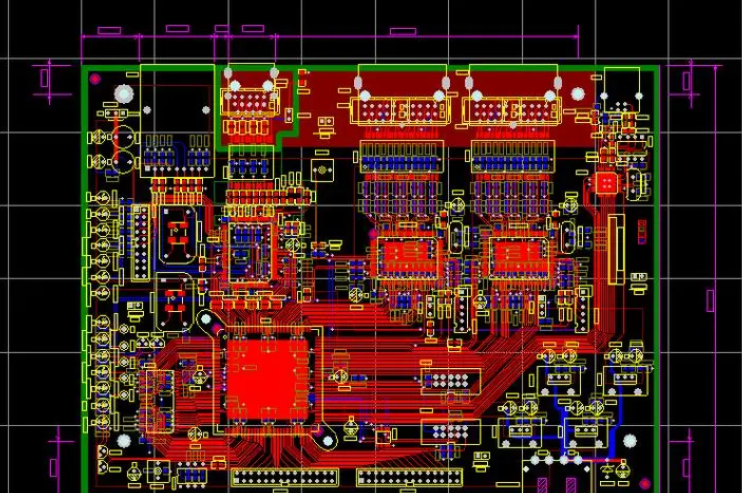

专业pcb设计公司在做pcb设计时都会发现局部这个环节必不可少，而且局部的合理性，也决定了PCB的美观度和其生产成本的高低。局部规范有哪些细节要注意？

1、跨分割：指的是信号参考面不连续，信号线跨越了俩个不同的参考平面，而对信号产生一系列的EMI和串扰。PCB中的跨分割可能对于低频信号的来说影响是没有很大的，但是对于一些高频数字电路里面的信号来说，避免跨分割是非常重要的。

2、焊盘出线问题：在PCB设计中，焊盘走线也是一个需要注意的细节。如果在0402电阻封装的两个焊盘对角分别走线，加上PCB生产精度造成的阻焊偏差（阻焊窗单边比焊盘大0.1mm），会形成焊盘。在这样的情况下，电阻焊接时由于焊锡表面张力的作用，会出现不良旋转。

采用合理的布线方式，焊盘连线采用关于长轴对称的扇出方式，可以比较有效地减小CHIP元件贴装后的不良旋转。如果焊盘扇出的线也关于短轴对称，还可以减小CHIP元件贴装后的漂移。

以及相邻网络是同网络不能直接连接，需要先连接处焊盘之后再进行连接，直链容易在手工焊接的时候造成连焊。

3、差分走线对内等长细节 差分信号和普通的单端信号走线相比，最明显的优势体现在抗干扰能力强、能有效抑制EMI、时序定位精确。很多设计师认为保持等间距比匹配线长更重要。PCB差分走线的设计中最重要的规则就是匹配线长，其它的规则都可以根据，设计时根据实际应用进行灵活处理。

4、时钟信号，高频信号尽量进行包地屏蔽处理，如果没有空间包地的话尽量隔开3W的间距。

5、布线打孔的时候需要注意临层的参考平面割裂现象，出现在这样的割裂情况会导致信号的传输路径过长。孔与孔之间最好是保持一个可以过一根线的间距，这样就可以防止平面层被割裂。影响参考平面的完整性。
